華建工業卷簾門系列

華建工業歐式卷簾門是在普通的單層電動鋁合金卷簾門、單層電動鋼質卷簾門的基礎上發展、創新、開發的新型電動卷簾門產品。它采用雙層鋁合金結構為門體，采用主動滾動式支撐電機及轉軸系統，徹底解決了普通電動卷簾門及未采用主動滾動式支撐電機及轉軸系統的普通電動歐卷門易壞、不耐用、噪音大、密封效果差的缺陷。

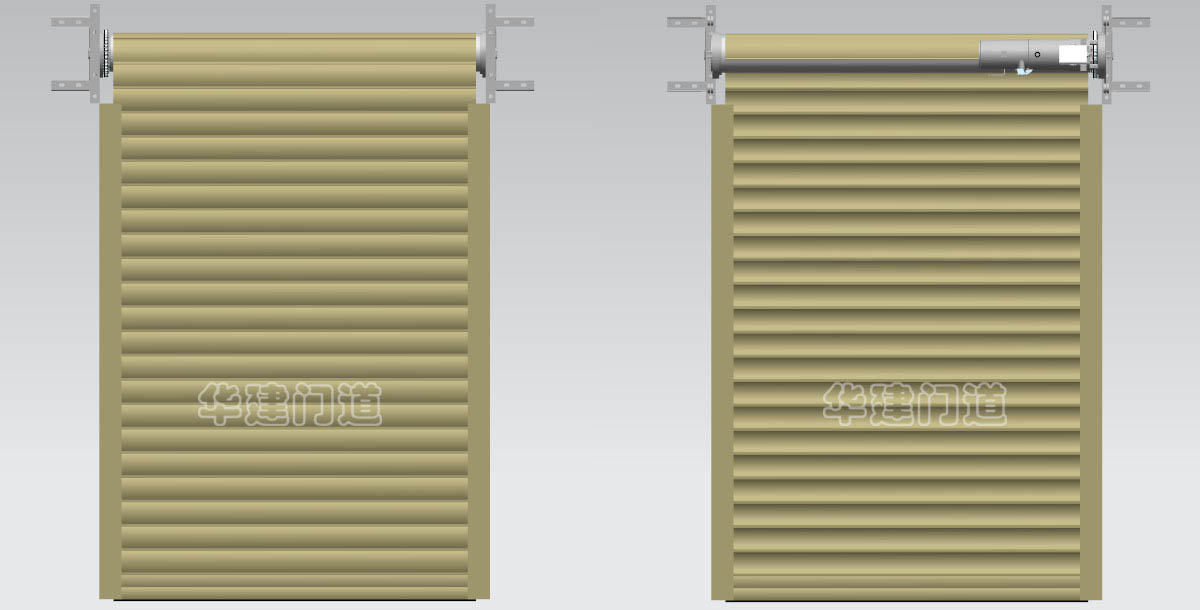

華建工業歐式卷簾門結構圖

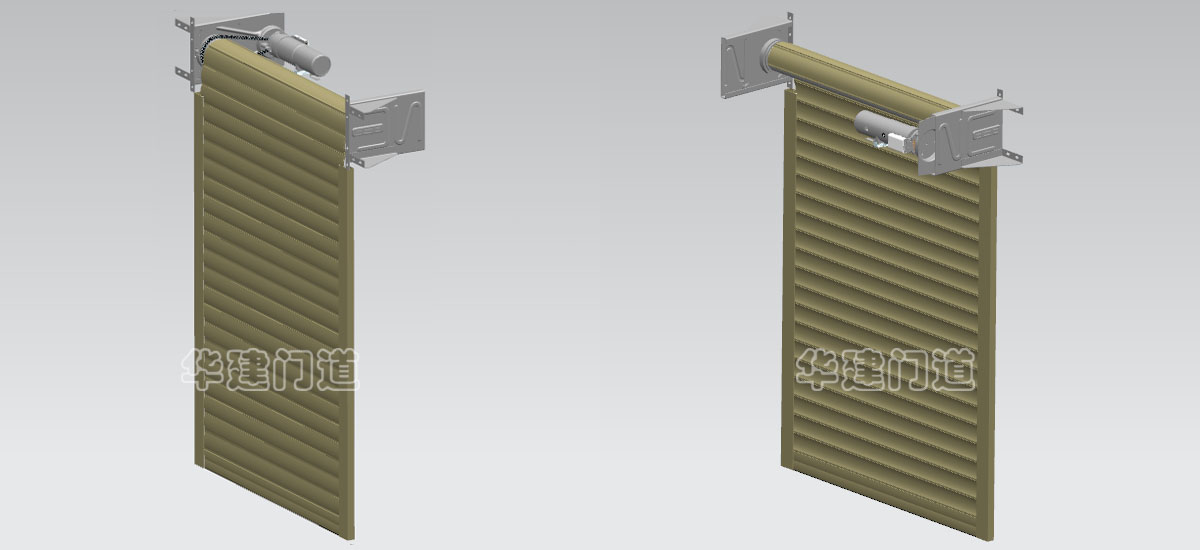

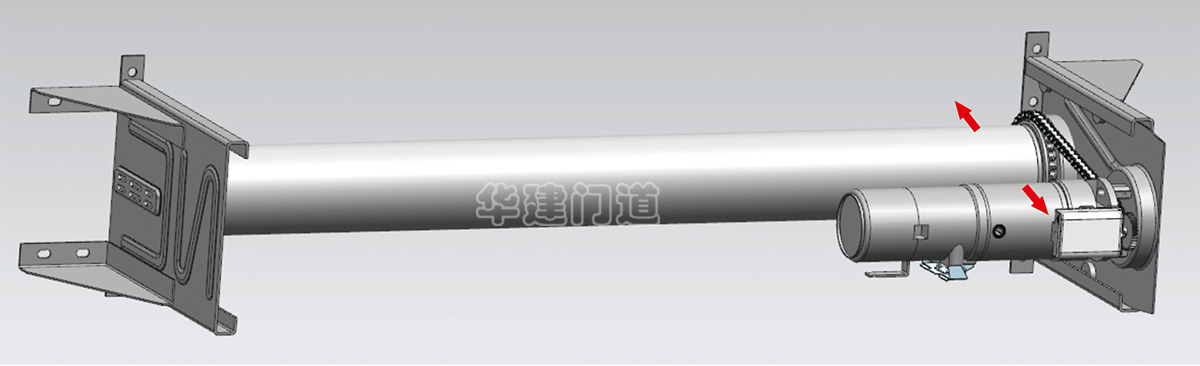

主動滾動式支撐電機及轉軸系統配鋁合金雙層門體

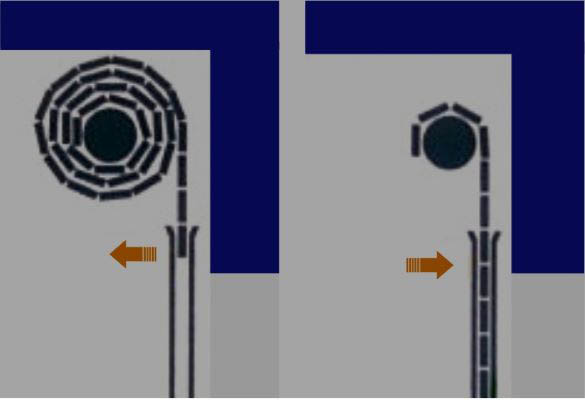

主動滾動式支撐電機及轉軸系統前后移動示意圖

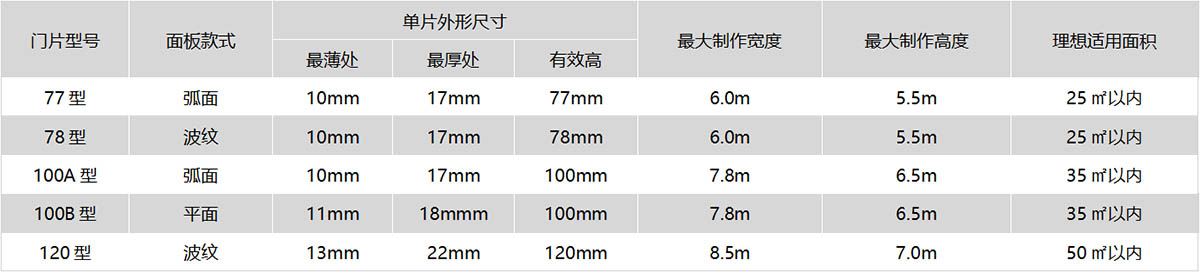

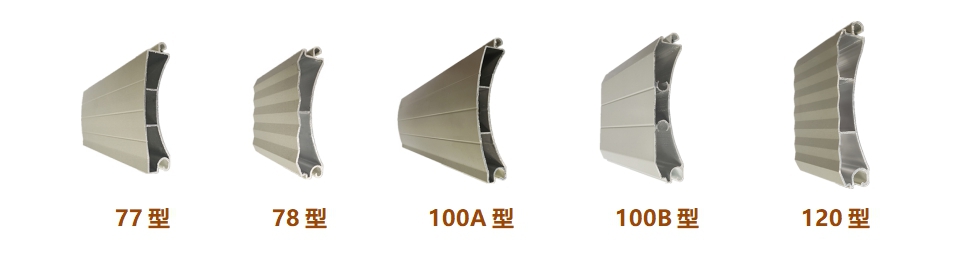

華建工業歐式卷簾門門體規格及適用范圍

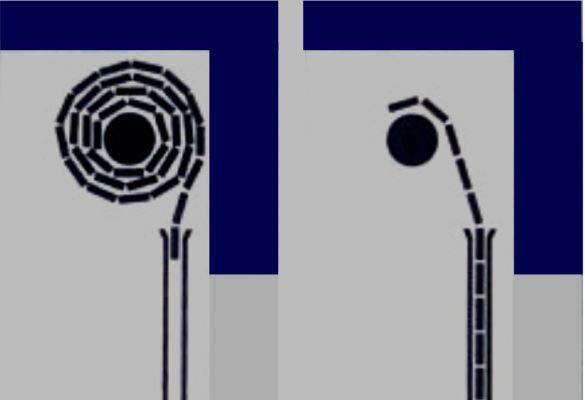

主動滾動式支撐電機及轉軸系統與普通支撐的效果對比

說明：通過圖中及對比顯示可看出：采用常規支撐端板的工業歐卷門（圖A）轉軸直徑大小會隨著門體開的高矮狀態而逐步變大，變小，轉軸的直徑是變化的而轉軸的位置是固定不變的 ，工業歐卷門的門體與軌道必定形成如圖中（圖A）顯示一樣的斜面和夾角，造成軌道與門體出現非常大的摩擦 ，故門易壞、摩擦力大、噪音大、密封性差等弊端；華建的主動滾動支撐系統（圖B）解決 了以上缺陷，實現了工業歐卷門的轉軸在門體開和關的過程中自由的前后移動，不管轉軸因?yàn)殚T(mén)體開或關的直徑變大還是變小門體永遠是垂直于軌道槽口（圖B），不會與軌道產生大的摩擦力，所以安裝華建的主動滾動支撐系統的工業歐卷門使用壽命會更長、運行噪音更小、故障率更低、抗風性能更好。

華建工業歐式卷簾門各項常規技術要求

1、常規技術性能要求：

1.1 耐用性能：門的正常使用壽命不低于50000次(易損件除外）；

1.2 抗風壓性能：門的抗風壓性能根據門的使用場合確定，門抗風壓性能應≥700Pa，必要時門板應采取加強措施；

1.3 密封性能：門的軌道內設置密封毛條，特殊情況門體與門體單片掛鉤處設置三元乙丙橡膠條；

1.4 安全性能：驅動裝置有自功能，門在斷電時應不能非正常輕易打開，門扇啟閉終點有行程限位，終點定位準確，重復精度不大于10mm；

1.5 電控裝置性能：門在環境溫度-20℃～50℃的條件下能正常工作，門在相對濕度90%的條件下能正常工作；各電器元件控制精確，標配按鍵控制門的啟閉，可延展其它的啟閉控制方式；

1.6 啟閉控制性能：門啟閉控制裝置應靈敏、輕便，啟閉速度為0.1～0.2m/s，配遙控時有效距離應大于15m，小于50m；設有停電手動啟閉功能，停電后門可手動拉鏈啟閉門扇；

1.7 噪音控制性能：門在啟閉運行時，持續噪聲不大于65dB。

2、制作規范標準及要求：

2.1 軌道：鋁合金材質制作，厚度為1.6-2.5mm，表面做噴涂處理，帶消音密封條，固定螺釘開孔處配置裝飾蓋帽；

2.2 固定件：采用厚度不小于2.0mm厚的鍍鋅板制作，表面做噴涂處理；

2.3 軸支板：采用鍍鋅板模具沖壓制作，厚度2.0-4.0mm，表面做噴涂處理，根據不同要求配置固定或移動軸支板；

2.4 平衡轉軸：根據不同的門洞規格及開門機選型，配置相應的φ80、φ114、φ140、φ165、φ220等鍍鋅圓管轉軸；

2.5 門體：根據不同的門洞規格及開門機選型，配置相應的77㎜、80㎜、90㎜、100㎜、120㎜的雙層鋁合金門體，應滿足門的不同要求，總體要有足夠剛性和強度；

2.6 門體切割：歐式卷簾門的門體是多片組合的方式，每片門體切割的長度差應控制在1㎜內，并必須由鋁型材專用切割設備切割；

2.7 開門機：額定電壓220V/380V，可配置：固定外掛電機、移動外掛電機，滿足門各項要求，可擴展開門機控制方式；

2.8 外包廂：門配置外包箱時，外包箱外形尺寸幾何應標準，與軸支板或固定支架匹配嚴謹，不影響開門機的停電手動操作裝置。

3、裝配規范標準及要求：

3.1 門板表面應平整，光潔、無明顯機械損傷，門體相鄰表面無明顯色差；

3.2 導軌及五金配件等表面應平整，光潔、無明顯機械損傷，門體相鄰表面無明顯色差；

3.3 各部件表面涂層均勻、色澤一致，無流掛、脫落、露底等缺陷；

3.4 導軌橫向垂直度和縱向垂直度應控制在5㎜內，盡量絕對垂直；

3.5 門扇與墻體或軌道的搭接量(單邊)不小于25mm，特殊情況增加搭接量；

3.6 門扇頂部與轉軸的搭接量，最少要超過轉軸頂面80-300㎜，根據轉軸大小實際定量；

3.7 導軌、驅動裝置、平衡系統等應安裝牢固，不允許有晃動現象，特別注意軸支板不能外張。

華建歐式卷簾門安裝土建條件要求

安裝歐式卷簾門時，要求安裝現場土建結構應滿足歐卷門的安裝條件要求，合格的安裝條件有利于門安裝后外觀及運行效果。歐卷門的安裝方式分內裝、中裝、外裝。中裝時對現場的安裝結構相對簡單，內裝與外裝對安裝結構的要求基本雷同，通常情況都考慮內裝形式安裝歐卷門（內裝最合理）；以下以?xún)?nèi)裝方式說明安裝的土建結構條件要求。

1、土建門邊/門垛條件要求：

1.1 門洞口兩側的寬度稱為門邊或門垛寬。

1.2 門垛的有效寬應為：采用固定支撐電機應≥100mm（內裝/外裝）、為0㎜時采用中裝方式；采用滾動支撐電機應≥140mm（內裝/外裝），其垂直度差應＜10mm，并與門洞口過梁在同一個內平面上；不同的門體選型有一定的尺寸差異（請垂詢）；

1.3 安裝現場的建筑物門邊應為混凝土或?qū)嵭拇u等能承受膨脹螺釘或鉆尾螺釘?shù)膶?shí)體結構，不可為空心磚等結構。

2、土建門楣條件要求：

2.1 門洞口過梁底口至樓頂?shù)装宓母叨炔糠址Q(chēng)為門楣，這部分的高稱為門楣高；

2.2 門楣有效高度應為：歐卷門全開后的卷軸直徑＋100mm，門楣內側應與兩邊門邊內側在同一內平面上；

2.3 以門楣的內平面為起點，向室內方向走，680mm（固定型電機）、＋750mm（滾動型電機）的范圍內不應有影響安裝的障礙物；

2.4 如現場確實沒有土建門楣，而有不便再土建增設，可采取用門體材料來做一塊固定的擋板以此充當門楣（但不建議此方式來安裝）。

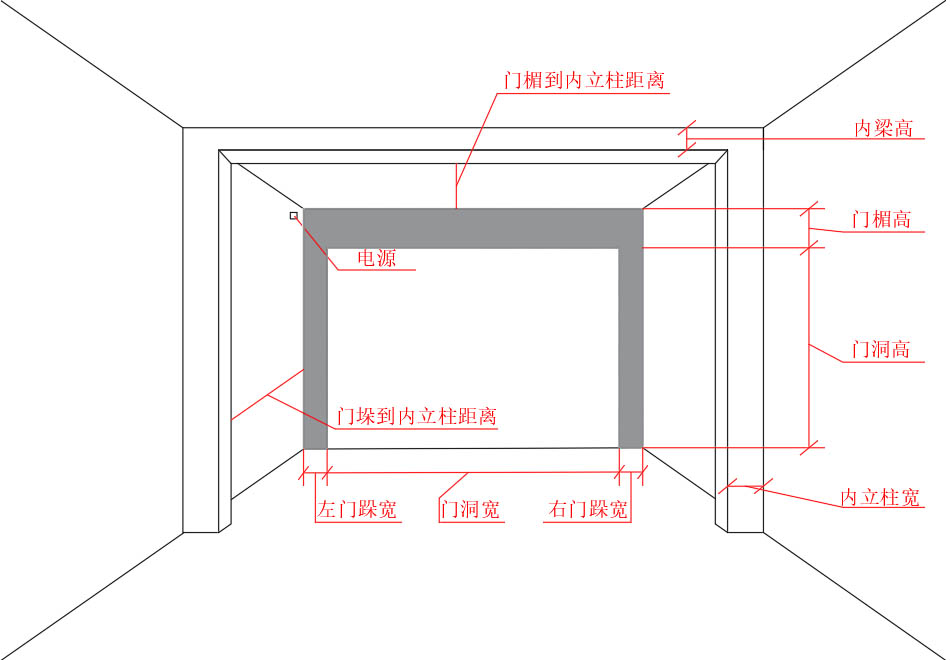

3、安裝條件結構示意圖及說明：

說明：

門垛寬度：門垛有效尺寸應：＞80㎜（固定型支撐電機）、＞140㎜（主動滾動型支撐電機）；

門楣高度：門楣有效尺寸應＞門全開后的卷軸直徑＋100mm，卷軸直徑是隨門洞高度變化的；

門垛與內立柱的距離：若（如圖）有內立柱，則門垛到內立柱的距離應＞300㎜，便于施工工具使用；

門楣與內梁的距離：若（如圖）有內梁，則門楣內平面到內梁的距離應＞680㎜（固定型支撐電機）、＞750㎜（主動滾動型支撐電機），準確尺寸應以門洞高度計算。

電源位置：在躲開工業歐式卷簾門卷軸和軸支板所占的位置不遠處的樓頂?shù)装寤蚩拷鼧琼敯宓膫?cè)墻上均可（可左可右）；
